适用于软车及硬车的端面驱动夹具（附动力驱动销）

FSB/SB型端面驱动夹具

采用浮动定心顶尖及动力驱动销结构的端面驱动夹具。

NEIDLEIN端面驱动夹具为机械夹紧系统，通过最大限度传递扭矩，可以完成工件整个表面的粗加工和精加工，适用于工件的软车削和硬车削。

FSB / SB型面驱动夹具由尾架提供动力源，通过浮动定心顶尖将工件定心夹紧，这种方式适用于不同的中心，可以保证端面处基准点恒定。

FSB/SB型端面驱动夹具的优点：

1. 最大限度传递扭矩，从而实现较高的材料去除率；

2. 在不同的定心情况下，工件端面的基准点稳定；

3. 振动小，延长驱动装置及切削刀具的使用寿命；

4. 跳动范围：0.015 -0.02 mm；

5. 尾架提供夹紧力；

6. 夹紧状态下中心销固定/基准点固定；

7. 补偿驱动装置可实现工件的理想夹紧；

8. 操作简单。

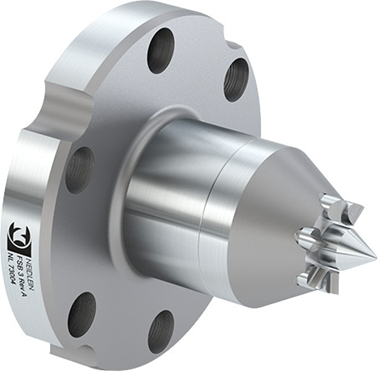

FSB型端面驱动（带连接法兰）

FSB型使用法兰适配器安装在机床主轴头上。

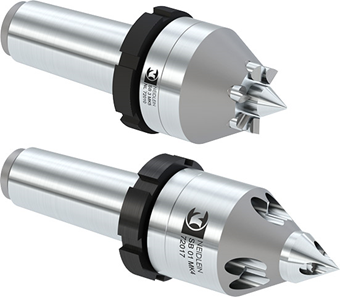

SB型端面驱动（带MK或圆柱形固定器）

SB型端面驱动带锥柄和抽出螺母，可快速安装到机床主轴上。

技术参数

端面驱动夹具

可换附件

动力驱动销

浮动定心顶尖

安装部件

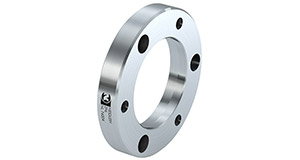

调节法兰

应用案例

软车削
