详细介绍:

采用固定定心顶尖及动力驱动销结构的高跳动精度的端面驱动夹具。

NEIDLEIN端面驱动夹具是机械夹紧系统，通过最大限度传递扭矩，可以实现一次装夹完成工件整个表面的加工，适用于工件的软车削和硬车削。

FFB / FFBH型面驱动夹具由机床主轴侧面以及尾架侧面提供动力源，工件由固定中心顶尖定心，可以实现非常高的跳动精度。

优点：

1. 最大限度传递扭矩，从而实现较高的材料去除率；

2. 基准点位于工件中心，确保长度测量恒定；

3. 振动小，延长驱动装置及切削刀具的使用寿命；

4. 跳动范围：0.002-0.01 mm；

5. 尾架提供夹紧力；

6. 夹持点固定；

7. 补偿动力驱动装置可实现工件的理想夹紧；

8. 操作简单。

FFB型端面驱动夹具（带连接法兰）

FFB型端面驱动夹具通过可调连接法兰安装于机床主轴头上，跳动值可通过调节达到所需的合适范围。

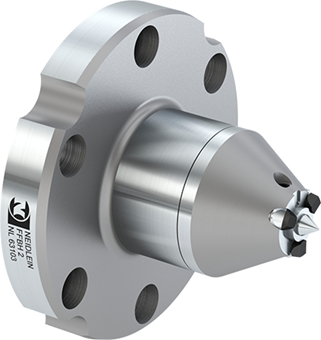

FFBH型端面驱动夹具（带连接法兰）

FFBH型端面驱动夹具通过法兰适配器安装于机床主轴头上，跳动值可通过调节达到所需的合适范围。

技术参数

端面驱动夹具

可换附件

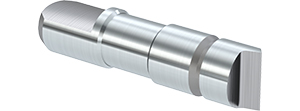

动力驱动销

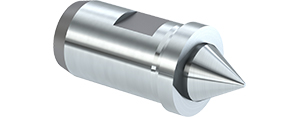

固定定心顶尖

安装部件

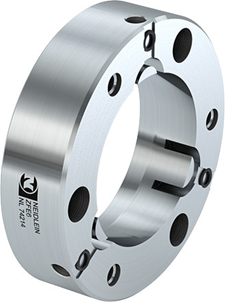

调节法兰

应用案例

软车削、硬车削、磨削
