详细介绍:

适用于磨削的端面驱动夹具（附动力驱动销）

FFBR/FBSR型端面驱动夹具

采用固定定心顶尖和动力驱动销结构的端面驱动夹具。

通过一次装夹可实现软材料及高硬度材料的工件整个表面的精磨。

FFBR/FBSR型面驱动夹具由机床主轴侧面提供动力源，工件由固定中心顶尖定心，可以实现非常高的跳动精度。

FFBR/FBSR型端面驱动夹具的优点

1. 基准点位于工件中心；

2. 跳动范围：0.002-0.003 mm；

3. 浮动动力驱动组件；

4. 动力驱动销浮动，用于安全装载和卸载工件

5. 跳动精度高；

FFBR型端面驱动夹具（带连接法兰）

FFBR型端面驱动夹具可通过两款连接法兰安装于机床主轴上，其中一款连接法兰安装直径为φ140mm，另一款连接法兰可直接与DIN 702-1 6号主轴头（DIN55026/28）连接。

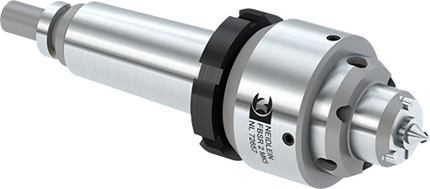

FBSR型端面驱动夹具（带莫氏锥柄）

FFBR型端面驱动夹具类似，但通过莫氏锥柄和锁紧螺母与机床主轴连接，通过调整锥柄内的紧定螺钉，可获得最高运行精度。

技术参数

端面驱动夹具

可换附件

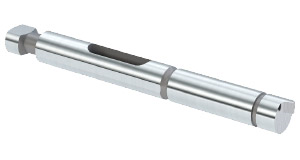

动力驱动销

固定定心顶尖

应用案例

磨削
