详细介绍:

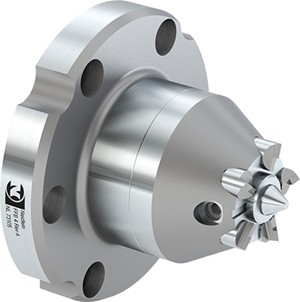

FFB/FFBH型端面驱动夹具

采用固定定心顶尖及动力驱动销结构的端面驱动夹具。

NEIDLEIN端面驱动夹具夹紧系统通过一次装夹及最大限度传递扭矩，可实现软材料及硬材料工件整个表面的精磨。

FFB/FFBH型端面驱动夹具由机床主轴侧面提供动力源，工件由固定中心顶尖定心，可以实现非常高的跳动精度。

FFB / FFBH型端面驱动夹具最初设计用于车削加工，如今在磨削加工中亦有广泛应用。FFB / FFBH型端面驱动夹具在不带动力驱动销的情况下，通过 Ø100连接法兰可替代FFBR / FBSR型端面驱动夹具，特别是在加工大型工件时。

当使用FFBH型端面驱动夹具时，可通过液压实现动力驱动销的补偿，从而达到很高的跳动精度。

FFB/FFBH型端面驱动夹具的优点

1. 最大限度传递扭矩，从而实现较高的材料去除率；

2. 基准点位于工件中心，确保长度测量恒定；

3. 振动小，延长驱动装置及切削刀具的使用寿命；

4. 跳动范围：0.002-0.01 mm；

5. 尾架提供夹紧力；

6. 夹持点固定；

7. 补偿动力驱动装置可实现工件的理想夹紧；

8. 操作简单。

FFB型端面驱动夹具（带连接法兰）

FFB型端面驱动夹具通过可调连接法兰安装于机床主轴头上。

FFBH型端面驱动夹具（带连接法兰）

FFBH型端面驱动夹具通过可调连接法兰安装于机床主轴头上。

技术参数

端面驱动夹具

可换附件

动力驱动销

固定定心顶尖

安装部件

调节法兰

应用案例

磨削
