详细介绍:

FFP型端面驱动夹具

采用固定定心顶尖及动力驱动盘结构的高跳动精度的端面驱动夹具。

通过一次装夹及最大限度传递扭矩，可以完成工件整个表面的粗加工和精加工。

带有动力驱动盘的FFP型端面驱动夹具是机械夹紧系统，适用于软车削、硬车削及磨削。

FFP型面驱动夹具由机床主轴侧面及尾架侧面提供动力源，工件由固定中心顶尖定心，可以实现非常高的跳动精度。

FFP型端面驱动夹具的优点

1. 最大限度传递扭矩，从而实现较高的材料去除率；

2. 基准点位于工件中心，确保长度测量恒定；

3. 浮动动力驱动盘适用于端面不平的工件；

4. 应用灵活性强，夹紧直径范围广；

5. 跳动范围：0.005-0.015 mm；

6. 动力驱动盘和中心顶尖更换快速，换型成本低

7. 与工件接触的部件更换高效、经济（可更换的硬质合金刀片）

FFP型端面驱动夹具（带螺纹紧固式连接法兰）

FFPV型端面驱动夹具面驱动器FFPV设计用于直接安装到(DIN 702-1 [55028] )主轴头上。

技术参数

端面驱动夹具

可换附件

动力驱动盘

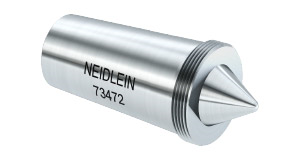

固定定心顶尖

应用案例

软车削、硬车削、磨削
